ハーレーのアクセサリー電源の取り方を徹底解説！USB・ドラレコ・ETCを安全に取り付ける方法

「ハーレーにUSB電源を付けたい」
「ドラレコやETCを後付けしたいけど、電源の取り方がわからない」

こうした悩みを持つ人は多いですが、結論から言うと、ハーレーのアクセサリー電源は「ACC電源から安全に取る」のが基本です。

逆に、知識がないままバッテリーに直接つないだり、ヒューズなしで配線したりすると、バッテリー上がりやショート、電装品の故障につながることがあります。

この記事では、電気が苦手な人でもわかるように、ハーレーのアクセサリー電源の取り方を整理しました。

ここまで読めば、あなたのハーレーではどの方法を選ぶべきかがはっきりわかります。

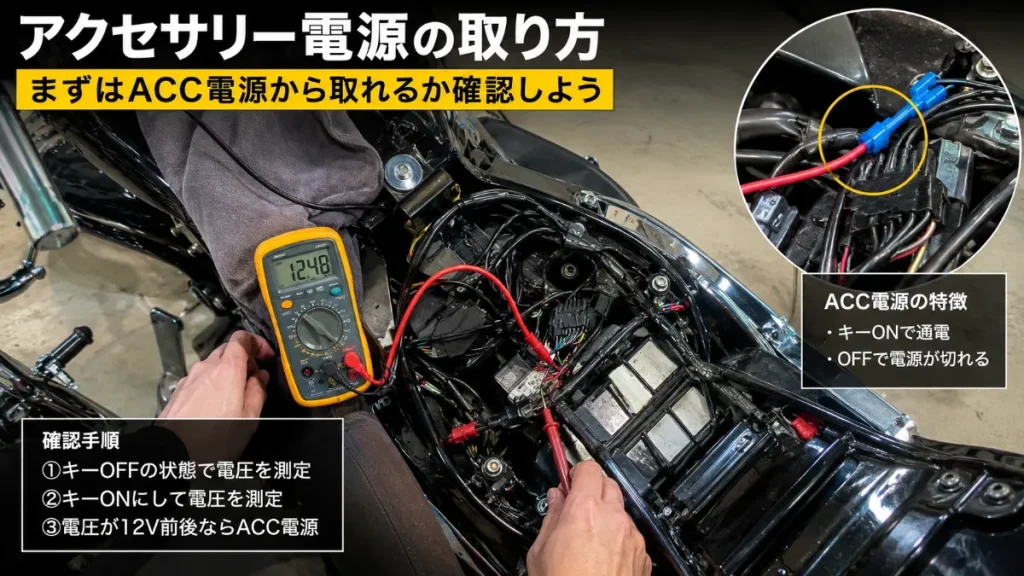

ハーレーのアクセサリー電源の取り方｜まずはACC電源から取れるか確認しよう

先に結論を言うと、ほとんどの人におすすめなのはイグニッション連動のACC電源から取る方法です。

ACC電源とは、キーをONにしたときだけ通電する電源のこと。つまり、バイクに乗っているときだけ電装品が動くので、USB電源やスマホホルダー用充電、ドラレコの通常録画などと相性が抜群です。乗っていないあいだは自動で電源が切れるため、初心者がいちばん心配しやすいバッテリー上がりのリスクを抑えやすいのも大きなメリットです。

ハーレーの電装カスタムで失敗しやすいのは、「とりあえずつながればOK」と考えてしまうことです。ですが実際には、どこから電源を取るかで安全性も使い勝手もかなり変わります。 たとえば、毎回キーOFFにするたび自動で電源が落ちるACC電源は、USBや通常録画のドラレコにはぴったりですが、駐車監視をしたいドラレコでは物足りないこともあります。だからこそ、最初に「自分は何を付けたいのか」「その機器は走行中だけ動けばいいのか」を整理することが大切です。

とくに初心者は、次の順番で考えると失敗しにくくなります。

この順番で考えるだけで、配線トラブルの多くは避けやすくなります。順番を守ると、必要以上に配線を複雑にせずに済み、あとから見直すときも「どこをどうつないだか」がわかりやすくなります。DIYで作業するなら、このわかりやすさ自体が安全性につながります。

また、ACC電源を最初に検討する考え方は、初心者だけでなく、できるだけ純正配線を傷めたくない人にも向いています。まずはシンプルに組み、どうしても必要な場合だけ一段階上の配線方法へ進む。この考え方を持っておくと、無駄な出費や余計な加工も減らしやすくなります。

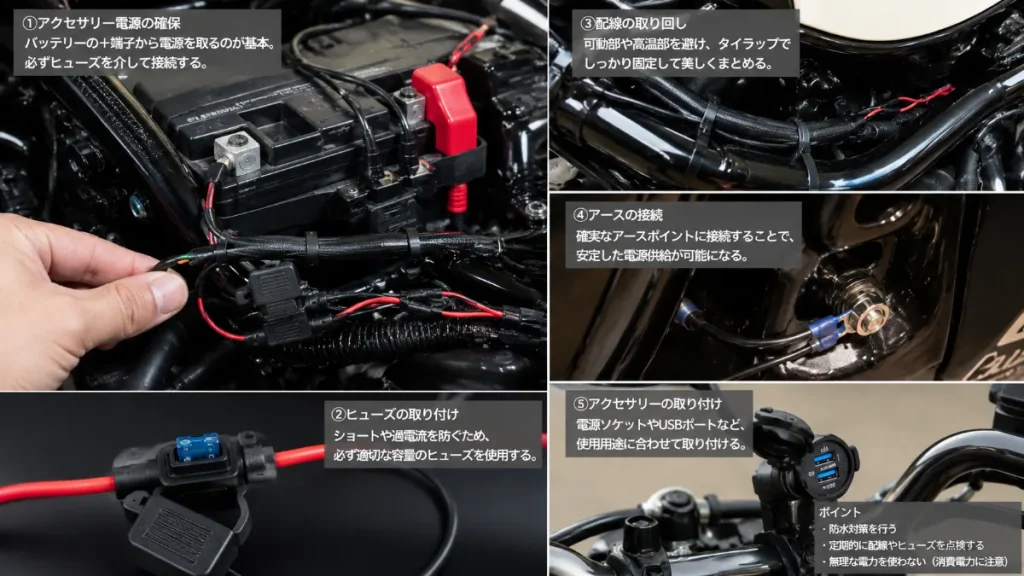

ハーレーのアクセサリー電源の取り方｜3つの方法をわかりやすく解説

ハーレーでアクセサリー電源を取る方法は、大きく分けると3つです。

どれが正解かは、車種・年式・付けたい機器によって変わります。ただし、基本の優先順位ははっきりしています。まずACC電源、次に純正系ハーネス、最後に必要な場合だけバッテリー直結です。この順番を頭に入れておくと、情報が多くても迷いにくくなります。

1. ACC電源から取る

もっとも安全で、初心者にもおすすめの方法です。キーONで通電し、キーOFFで電源が切れるため、バッテリー上がりのリスクを減らしやすいのが最大の強みです。

USB電源、スマホ充電、通常録画タイプのドラレコ、簡易的な追加メーターなど、日常的に使う電装品の多くはこの方法で十分対応できます。とくに「まず1つだけ電装品を追加したい」という人には、いちばん現実的で失敗しにくい方法です。

ACC電源から取るメリット

ACC電源から取る基本手順

ここで大事なのは、ただ電気が来ている線を探すのではなく、キーONのときだけ通電する回路かどうかを確認することです。見た目が似ていても常時電源の線だった、というのは初心者がやりがちな失敗です。テスターや検電ツールで確認しながら進めると、かなり安全です。

ACC電源が向いている機器

「迷ったらACCから」と言われるのは、この対応範囲が広いからです。派手ではありませんが、まさに土台のしっかりした配線方法です。

2. バッテリーから直接取る

バッテリー直結は、エンジンOFFでも動いてほしい機器に向く方法です。たとえば、駐車監視対応のドラレコやセキュリティ機器などで使われます。ETCについては車載器や取付キットの仕様に従うのが前提で、自己判断で常時電源化・簡略化しないことが大切です。

ただし、便利さと引き換えにリスクも上がります。常に通電するので、使い方を間違えるとバッテリー上がりの原因になりやすく、配線の安全対策もより重要になります。言い換えると、必要だから使う方法であって、楽そうだから選ぶ方法ではないということです。

バッテリー直結が向いている機器

バッテリー直結で必須の対策

さらに言えば、バッテリー直結ではどれくらいの電流をどれくらいの時間使うのかも意識したいところです。短時間しか使わないなら問題が出にくくても、駐車監視のように長時間動かす機器では、予想以上にバッテリーへ負担がかかることがあります。

「使えればOK」で組むと失敗しやすいので、常時電源は本当に必要な場合だけ選ぶのが正解です。必要性があいまいなら、まずはACC電源で運用できないかを考えたほうが、結果的に安全で管理もしやすくなります。

3. 純正アクセサリーポートや電源取り出しハーネスを使う方法

ハーレーは車種や年式によって、純正アクセサリーポートや電源取り出し用のコネクターが用意されている場合があります。ここを使えば、配線を無理に加工せず、比較的スマートに電源を取れます。

とくに、M8ソフテイル、スポーツスター、ツーリング、ダイナなどで「専用ハーネスを使ったほうが話が早い」ケースは少なくありません。配線を切ったり割り込ませたりするより、適合するハーネスを使ってポン付けに近い形で取れるなら、そのほうが安心です。

純正系の取り出し方法が向いている人

この方法は、DIYの難易度を下げながら、見た目もきれいに仕上げやすいのが魅力です。さらに、あとから取り外したり別のアクセサリーへ交換したりするときも、純正寄りの方法のほうが対応しやすいことがあります。見た目と整備性の両方を大事にしたい人には、とても相性のいい方法です。

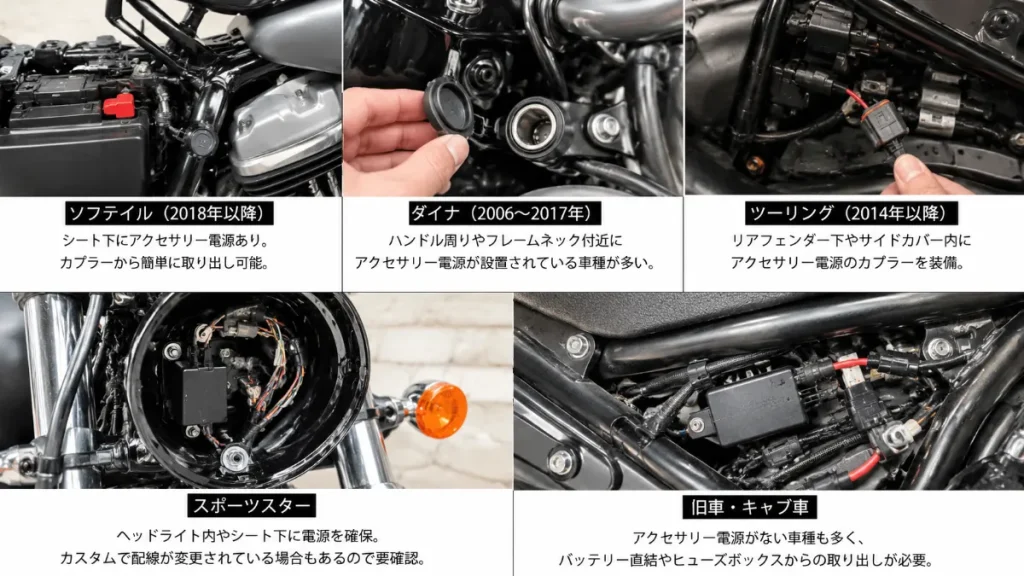

車種別に見るハーレーのアクセサリー電源事情

単に「ハーレーはここから取れる」とひとまとめにしてしまうと、年式違いやシリーズ違いで話が噛み合わなくなりやすいです。たとえば、同じアクセサリー電源でも、ソフテイルでは専用ハーネス前提で考えたほうがスムーズなことがあり、スポーツスターでは限られたスペースの中でどう配線を通すかが重要になります。つまり、車種別の違いを知っておくこと自体が、失敗しないための近道です。

また、このパートを読んでおくと、「自分の車種はACC分岐向きなのか」「専用ハーネスを優先したほうがよさそうか」が見えやすくなります。工具を持って作業を始める前に、まずは全体像をつかむつもりで読んでください。

M8ソフテイルのアクセサリー電源

ミルウォーキーエイトのソフテイル系は、専用ハーネスやアクセサリーコネクターを使った取り出しが候補になりやすい車種です。ハーレーダビッドソン純正のフロント12V電源ポート資料でも、2018年以降ソフテイル向けに別売ハーネスが案内されています。

Harley-Davidsonの純正資料では、ソフテイルでアクセサリーコネクター[325B]や電装接続キットを使う例が確認できますが、必要なハーネス品番はアクセサリーの種類で変わる点に注意が必要です。

たとえば、純正フロント12V電源ポートでは2018年以降ソフテイルにAccessory Wiring Harness Kit 69201750が案内される一方、別の純正アクセサリー資料ではElectrical Connection Harness 69201599Aが案内される例もあります。

無理にバッテリーから引っ張るより、まずは自分の年式・装着アクセサリーに合うハーネスの有無とサービスマニュアルを確認するほうが安全です。

M8ソフテイルは比較的新しい世代ということもあり、電装アクセサリーをきれいに追加したい人との相性がいい反面、「何でも同じハーネスでいける」と思い込むとズレやすいシリーズでもあります。USB電源なのか、12Vポートなのか、別の純正アクセサリーなのかで指定部品が変わることがあるため、ネットの断片情報だけで決め打ちしないことが大切です。

さらに、ソフテイルは見た目を崩したくない人が多いシリーズでもあるので、配線を目立たせないことや、あとで取り外ししやすいことも重要です。その意味でも、適合する純正系ハーネスやコネクターを使う価値は大きいと言えます。

ダイナのアクセサリー電源の取り方

ダイナは年式による違いが大きく、単純に「この場所」と断定しにくいシリーズです。

ハーレーダビッドソン純正の12V電源ポート資料では位置例が示されていますが、実車との差もありうるため断定は避けたいところです。ハーレー純正の12V電源ポート資料では、ダイナのアクセサリーコネクター位置の例として左サイドカバー下が案内されています。ただし、実車の仕様差はあるため、基本はACC連動回路から安全に分岐するという考え方を軸に、必ず自分の年式のサービス情報と照合してください。

ダイナの魅力はカスタムの自由度の高さですが、そのぶん前オーナーの配線変更や社外パーツの追加で、純正状態と少し違っている個体も珍しくありません。だからこそ、ダイナでは「ネットで見た場所に線があるはず」と思い込むより、現車確認を丁寧にすることがかなり大事です。

もしすでに社外メーターや追加ライト、ETCなどが付いているなら、その配線がどこから取られているかも必ず確認したいポイントです。既存配線に安易に重ねて分岐すると、あとからトラブルの原因が追いにくくなることがあります。

スポーツスターの電源取り出し

スポーツスターは比較的コンパクトな車体なので、配線スペースに余裕が少ない一方、構造が読みやすい年式も多く、DIY初心者にとっては勉強しやすい車種でもあります。

Harley-Davidson純正の12V電源ポート資料でも、スポーツスターのコネクター位置例が案内されています。ハーレー純正の12V電源ポート資料では、スポーツスターのアクセサリーコネクター位置の例として左サイドカバー下が案内されています。とはいえ年式差はあるため、スポーツスター用の電源取り出しハーネスが使えるなら、それを選んだうえで適合確認を取るのが確実です。

スポーツスターは「コンパクトだから簡単そう」に見えますが、実際はスペースの余裕が少ないぶん、配線の通し方や固定の仕方で差が出やすい車種です。だからこそ、ハーネスを使って配線を整理しやすくするメリットが大きいとも言えます。

特に、タンク下やサイドカバー周辺に配線を通すときは、熱や擦れ、ハンドル操作時の引っ張りを意識しておくと安心です。スポーツスターはDIYが楽しい車種ですが、コンパクトさゆえに雑な配線が目立ちやすいので、最初から丁寧にまとめる意識が大切です。

ツーリングモデルのアクセサリー電源

ツーリングモデルは装備が多く、アクセサリー追加との相性がいい車種です。

Harley-Davidson純正のフロント12V電源ポート資料では、2017年以降ツーリング向けの必要ハーネスも案内されています。ハーレー純正の12V電源ポート資料では、ツーリングのアクセサリーコネクター位置の例として左サイドカバー下が案内されています。

また、2017年以降のツーリング向け純正12V電源ポートでは、別売のAccessory Wiring Harness Kit（69201599A）が必要と案内されています。年式で必要部品が変わるため、購入前に必ず適合を確認してください。

ツーリングモデルは長距離向けらしく、USB電源、ナビ、ドラレコ、インカム関連など、複数の電装アクセサリーを追加したくなる人が多いシリーズです。そのため、最初から「将来的に増やすかもしれない」という前提で配線計画を考えておくと、あとでかなり楽になります。

また、カウルやバッグまわりの装備が多いぶん、配線ルートも長くなりやすいです。1つの機器だけを見るのではなく、全体の取り回しをどうきれいにするかまで考えると、完成度がぐっと上がります。電源取り出しハーネスや分岐方法を最初に整理しておくと、ツーリングモデルでは特に恩恵が大きいです。

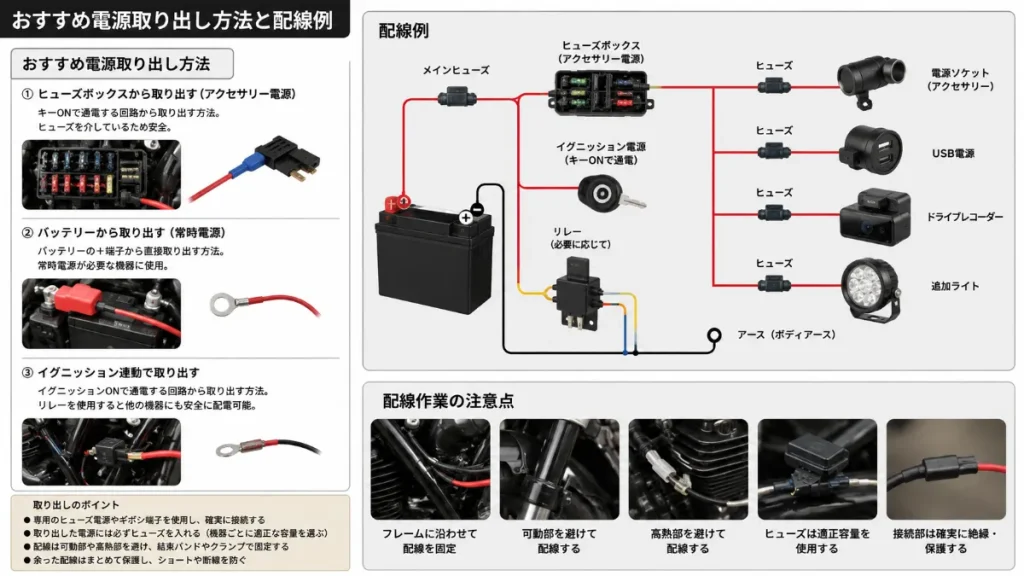

【目的別】おすすめ電源取り出し方法と配線例

USB電源を付けたい人

もっとも多いのがこのケースです。スマホナビや充電が目的なら、ACC電源から防水USBソケットへつなぐのが最初の一歩として最適です。シンプルで、失敗しにくく、実用性も高いです。

USB電源は「とりあえず付けば便利」と思われがちですが、実際は取り付け位置も重要です。ハンドルまわりで使うのか、タンクバッグの近くで使うのかによって、配線の通し方や必要な長さが変わります。さらに、キャップ付きの防水タイプを選ぶかどうかで、雨の日の安心感もかなり変わります。

もうひとつ大事なのは、USB電源の出力です。スマホ充電がメインなら十分でも、ナビを使いながら充電する場合は、出力が弱いと「つないでいるのに減っていく」ことがあります。だから、USB電源は配線方法だけでなく、用途に合った出力を選ぶことまで考えると失敗しにくいです。

ドラレコを付けたい人

ドラレコは「通常録画だけでいいのか」「駐車監視も欲しいのか」で配線方法が変わります。通常録画ならACCで十分。駐車監視が必要なら、バッテリー直結や電圧監視機能付きユニットまで視野に入れたほうが安全です。

ここでよくある失敗は、駐車監視が欲しいのにACC電源だけで組んでしまい、「停車中は録画されていなかった」とあとで気づくことです。逆に、そこまで必要ないのに常時電源で組んでしまい、バッテリー管理だけ面倒になるケースもあります。ドラレコは本体選びより先に、自分が何を記録したいのかを決めることが大事です。

また、前後2カメラタイプや高画質モデルでは、配線量や消費電力も増えやすくなります。単純に「電源を1本つなげば終わり」とは限らないので、カメラ位置や配線ルートまで含めて考えておくと作業がかなりスムーズです。

ETCを付けたい人

ETCは機種や構成によって考え方が変わります。ここは製品仕様に従うのが大前提で、自己判断で常時電源化したり配線を簡略化したりしないことが重要です。ETC総合情報ポータルサイトの二輪車ETC案内でも、二輪車専用車載器の使用が案内されています。

二輪車では二輪車専用ETC車載器の使用と事前セットアップが前提で、四輪車用車載器の流用は危険と案内されています。迷うなら、車種適合や取付実績のあるショップ情報も必ず確認したいところです。

ETCは「電源が取れればいい」という話ではなく、通信・セットアップ・取り付け位置まで含めて正しく整って初めて安心して使える装備です。高速道路で誤作動すると危険が大きいため、ほかのアクセサリー以上に自己流で省略しないことが重要です。

とくに、二輪車用ETCは車体への固定方法やアンテナ位置も大切です。電源取りだけ見て作業を進めるのではなく、機器全体の取付説明を読んでから進めるほうが安全です。

電熱グローブや電熱ベストを使いたい人

寒い時期のツーリングで人気なのが電熱系アクセサリーです。ただし、USBや小型LEDと違って消費電力が大きくなりやすいため、配線の太さやリレーの使い方を軽く見ないほうが安全です。

電熱グローブや電熱ベストは、短時間なら問題なくても、長時間使うと配線やコネクターに負担がかかることがあります。だから、ACC電源だけで無理にまかなうより、リレーを使って負担を分散させる考え方が向いています。快適装備ほど、土台の配線を丁寧にしたいところです。

シガーソケットを増設したい人

シガーソケット増設は、空気入れや簡易電源など用途の幅が広い反面、「何をつなぐかわからないから便利そう」と軽く考えられやすい装備でもあります。基本はACC電源から分岐して、使うときだけ通電する構成が管理しやすいです。

ただし、シガーソケットはつなぐ機器によって消費電力がかなり変わります。あとから高負荷な機器を使う可能性があるなら、最初から配線容量とヒューズ設定に余裕を持たせておくと安心です。

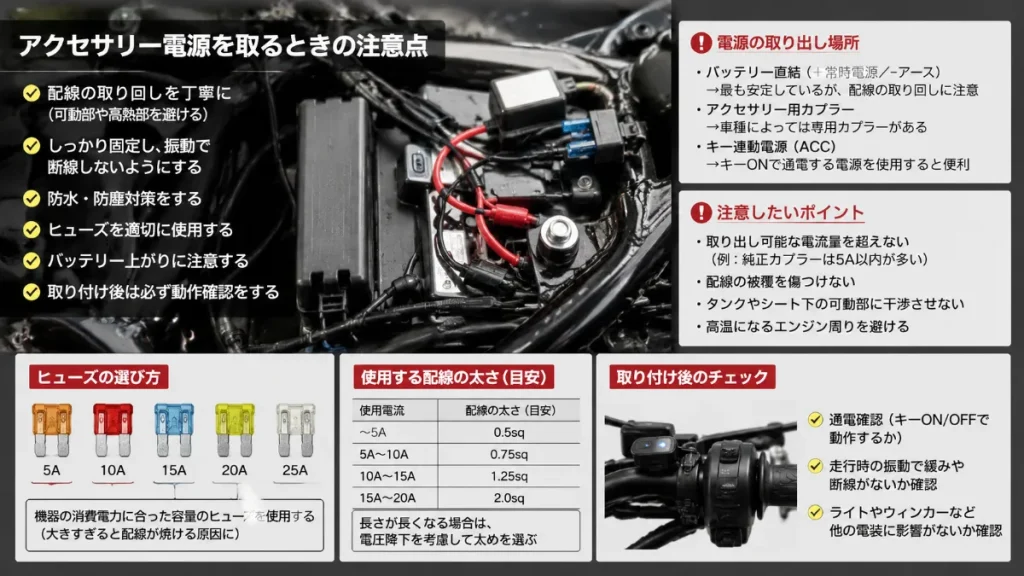

アクセサリー電源を取るときの注意点｜ここを雑にすると故障やトラブル、保安基準上の問題につながる

電源取り出しは、見た目以上に「基本」が大事です。難しい理論より先に、まずは次のポイントを外さないことが重要です。

配線作業は、うまく動いた瞬間に安心してしまいがちですが、本当に大事なのはそのあとも安全に使い続けられるかです。最初は問題なくても、振動・雨・熱・経年劣化でトラブルが出ることは珍しくありません。だからこそ、ここで挙げる基本は「やれたらやる」ではなく、「最初から必ずやる」ものとして考えたいです。

必ずヒューズを入れる

ヒューズは、電装品と車体を守る安全装置です。これを入れない配線は、例えるならブレーキなしで坂を下るようなもの。短絡や過電流が起きたときに逃げ道がなくなり、配線焼けや機器破損、最悪は車体側のトラブルに発展します。

ヒューズは付いていれば何でもいいわけではなく、機器や配線に合った容量を選ぶことが大切です。大きすぎるヒューズでは守りきれず、小さすぎるヒューズでは正常使用でも飛びやすくなります。ここは地味ですが、かなり重要なポイントです。

配線の太さを甘く見ない

細すぎる配線は発熱しやすく、電圧降下も起きやすくなります。とくに、電熱系や複数機器をまとめる場合は注意が必要です。安く済ませたい気持ちはわかりますが、ここでのケチり方は危険です。

見た目では違いがわかりにくくても、流す電流に対して余裕のある線を選んでおくと、長期的な安心感がかなり変わります。あとで発熱や不安定動作に悩むくらいなら、最初から余裕を持たせたほうが結果的に近道です。

絶縁と防水を徹底する

つないで終わりではなく、その後にどう守るかまでが配線作業です。収縮チューブ、端子処理、防水カプラー、配線保護チューブなどを使い、振動・雨・熱から守る意識が必要です。

バイクは車以上に雨風や振動の影響を受けるので、室内での配線感覚のまま考えると危険です。少しくらい大丈夫だろう、はあとで効いてきます。見えない場所こそ丁寧に守るのがコツです。

配線をブラブラさせない

タイラップやクランプで固定せずに放置すると、走行中の振動で擦れて被覆が傷み、断線やショートにつながります。国土交通省の保安基準細目告示でも、電気配線は被覆され車体に定着されることが示されています。見えない場所ほど丁寧に固定するのがコツです。

特にハンドル周り、タンク下、サイドカバー内は動きや熱、擦れが起きやすい場所です。固定は見た目のためだけではなく、故障を防ぐための重要な作業だと考えておくと失敗しにくくなります。

失敗例｜やりがちなNGを先に知っておくと事故を減らせる

失敗例を先に知っておくと、作業の精度が一気に上がります。完成した直後はうまく動いていても、数日後や雨の日、長時間走ったあとに問題が出ることは珍しくありません。だからこそ、先にありがちなNGを知っておくと、「どこを丁寧にやるべきか」が見えやすくなります。

USBをバッテリー直結しっぱなしにして、翌朝セルが回らない

これはかなりありがちな失敗です。USB電源は小さな装備なので軽く見られがちですが、常時通電のままにするとじわじわバッテリーを消耗します。とくに、スマホをつないでいなくても待機電流が流れる製品では、気づかないうちに負担が積み重なることがあります。

ヒューズなしでドラレコをつないで、配線が熱を持つ

「とりあえず映ればいい」と思ってヒューズを省くと、いざショートや過電流が起きたときに逃げ場がなくなります。ドラレコは長時間動かすことが多いので、小さなミスがあとで効きやすい装備です。最初は平気でも、夏場や長距離走行で一気に問題が表に出ることがあります。

雨対策を甘く見て、後日ショートする

配線直後は問題なくても、雨のあとに不調が出るケースは珍しくありません。絶縁不足や防水不足は、その場では見えにくいぶん厄介です。ハンドルまわりやカウル裏など、水が入りやすい場所ほど丁寧な対策が必要です。

配線固定を省いて、ハンドル操作で引っ張られる

固定不足は地味ですが危険です。停車中は問題なく見えても、走行中の振動やハンドル操作で徐々に配線へ負担がかかり、断線や被覆破れにつながります。とくにハンドルまわりは動く前提の場所なので、遊びの量と固定位置をちゃんと考える必要があります。

適合確認をせずにハーネスを買って無駄になる

「同じハーレーだから大丈夫だろう」と思って買うと、年式違いやアクセサリー違いで合わないことがあります。とくに純正系ハーネスは、見た目が似ていても指定が異なる場合があるので油断できません。買う前に年式・モデル・用途まで確認するのが鉄則です。

分岐を増やしすぎて、どの線が何用かわからなくなる

あとからアクセサリーを足していくと起きやすいのがこの失敗です。最初は覚えていても、数か月後には「この線はUSB用だっけ、ドラレコ用だっけ」となりがちです。分岐を増やすなら、配線図を残す、ラベルを付ける、色で分けるといった工夫をしておくと、あとでかなり助かります。

余った配線を丸めて押し込んだままにして、擦れや圧迫が起きる

余った線をそのまま押し込むと、一見きれいに見えても中で圧迫や擦れが起きやすくなります。とくにシート下やサイドカバー内はスペースに限りがあるので、雑に押し込んだ配線があとでトラブルの火種になることがあります。長さを見直して整理し、無理のない取り回しにするのが基本です。

こうした失敗は、特別な人だけがやるものではありません。むしろ、慣れていない人ほど普通にやりがちです。だからこそ、「安全」「適合」「固定」に加えて、「あとから見直しやすいか」まで意識して作業する価値があります。最初に5分多くかけるだけで、後悔をかなり減らせます。

【まとめ】ハーレーのアクセサリー電源取りは、順番を守ればそこまで難しくない

ハーレーのアクセサリー電源取りで大事なのは、いきなり難しいことをするのではなく、安全な順番で考えることです。

この4つを守るだけで、事故や故障のリスクはかなり下げられます。

スマホ充電、ドラレコ、ETC、電熱グッズ。どれも便利ですが、その便利さは安定した電源があってこそです。だからこそ、派手なカスタムより先に、まずは土台となる電源の取り方を正しく理解することが大切です。

迷ったら、最初の一歩はACC電源＋防水USBからでOKです。ここをきちんと理解できれば、ドラレコやETCなど次のカスタムにも自信を持って進めます。
